エクストラネット・システムズの波形特徴比較ソフト「Wave Comparator」は２つの時系列データの比較・検討が簡単にできるソフトウェアです。豊富なデータフォーマットに対応しており、プラント保全担当者から研究者まで幅広くお使いになれます。

主な特徴

簡単な操作で、はじめての方でもすぐに使えます。
解析したい周波数や有効範囲を自由に設定できます。
豊富な信号処理により、波形特徴の差異をより的確に抽出できます。
時系列グラフ2種と周波数グラフ3種の計5種類のグラフを表示できます。
2つのデータをグラフで同時に表示可能。並列表示や重ね合わせといった比較・検討に便利な機能付です。
確率密度関数に基づいた4種の有次元特徴量と20種の無次元特徴量を自動で算出。判定指標として活用できます。
ベアリングのデータを入力すると、欠陥周波数を自動計算して周波数分布のグラフ上に▼印で表示。異常判定がとっても簡単です。

対応データフォーマット

  • ・WAVEファイル
  • ・区切り付テキスト(csvファイルなど)
  • ・固定長テキスト
  • ・固定長バイナリ

信号処理の種類

  • ・正規化処理
  • ・平滑化処理
  • ・包絡線処理(エンベローブ)
  • ・フィルタ処理
  • ・モーメント処理

処理結果画面

  • ・正規化処理
  • ・平滑化処理
  • ・包絡線処理(エンベローブ)
  • ・フィルタ処理
  • ・モーメント処理

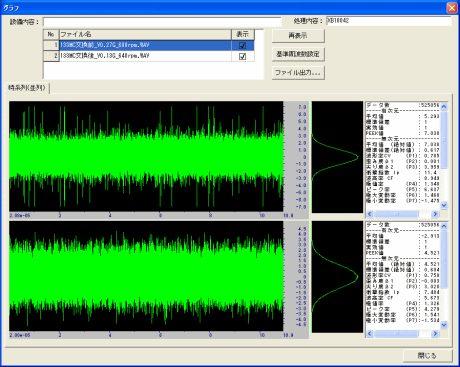

時系列(並列)(画像クリックで拡大表示)

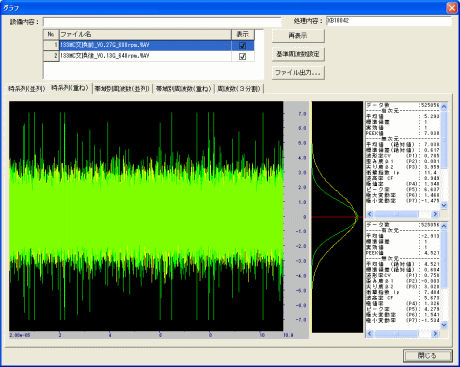

時系列(重ね)(画像クリックで拡大表示)

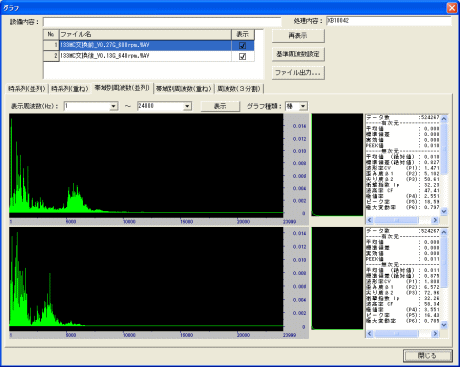

周波数(並列)(画像クリックで拡大表示)

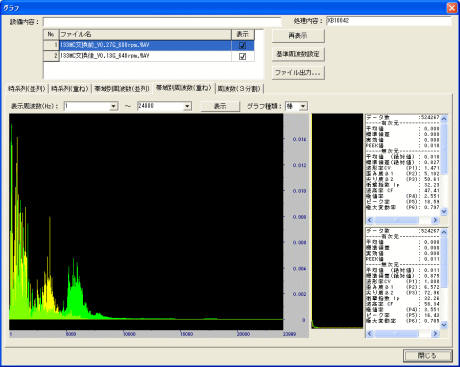

周波数(重ね)(画像クリックで拡大表示)

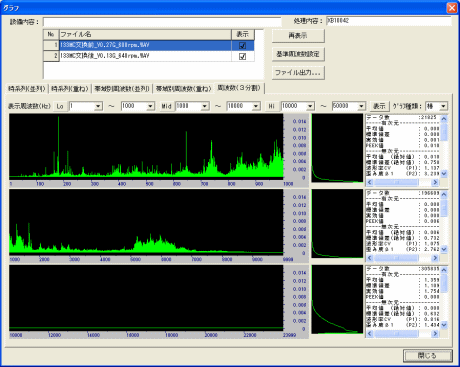

周波数(3分割)(画像クリックで拡大表示)

  • 上段:低周波
  • 中段:中周波
  • 下段:高周波

(周波数領域はそれぞれ任意に設定可能)

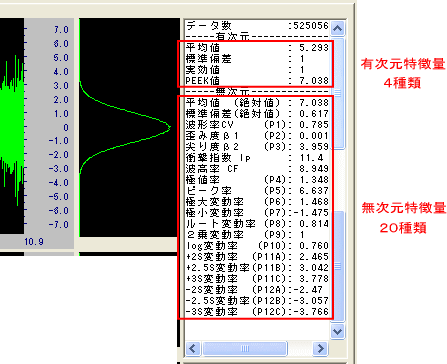

特徴量を自動計算(画像クリックで拡大表示)

  • -----有次元-----
  • 平均値
  • 標準偏差
  • 実効値
  • PEEK値
  • ----無次元-----
  • 平均値(絶対値)
  • 標準偏差(絶対値)
  • 波形率CV(P1)
  • 歪み度β1(P2)
  • 尖り度β2(P3)
  • 衝撃指数 Ip
  • 波高率 CF
  • 極値率(P4)
  • ピーク率(P5)
  • 極大変動率(P6)
  • 極小変動率(P7)
  • ルート変動率(P8)
  • 2乗変動率(P9)
  • log変動率(P10)
  • +2S変動率(P11A)
  • +2.5S変動率(P11B)
  • +3S変動率(P11C)
  • -2S変動率(P12A)
  • -2.5S変動率(P12B)
  • -3S変動率(P12C)

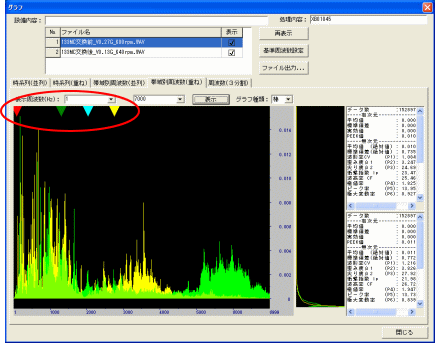

ベアリングの欠陥周波数を▼印で表示できます。

ベアリングの欠陥周波数(画像クリックで拡大表示)

価格

50,000円(税抜)

動作環境

  • ●OS:WindowsXP/2000
  • ●CPU:上記OSが推奨する環境
  • ●メモリ:64MB以上(推奨128MB以上)
  • ●HDD:64MB以上の空き容量
  • ●モニタ:解像度800×600以上(推奨1024×768以上)
